LEDL Eckkonstruktionen

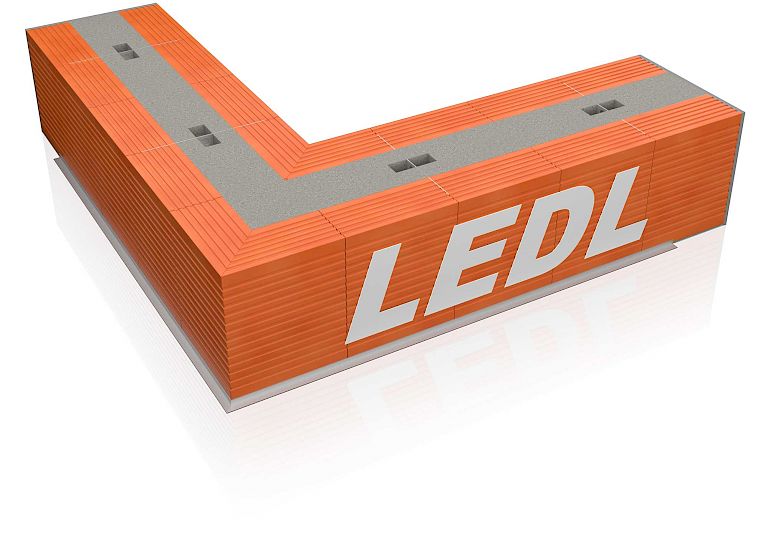

Eckausführungen

LEDL Eckkästen sind in 2 Ausführungen erhältlich:

  • Gesamt-Ecke: gefertigt und geliefert in einem Stück
  • Gehrungs-Ecke: gefertigt und geliefert in zwei Teilen mit jeweils einem 45° Gehrungsschnitt

Es werden Innen- und Außenecken unterschieden.
  • Ecken können für beliebige Winkelöffnungen gefertigt werden – Standard sind 90°.
  • Aus allen LEDL Kästen können Ecken in jeglichen Sonderausführungen und mit dem gesamten Zubehör gefertigt werden.
  • Eckkonstruktionen werden mit zusätzlichen Aufhänge-Stahlblechen gefertig.
  • Ausklinkungen an Eckkästen werden nach Bemaßungs-Wunsch des Kunden bereits in der Fertigung geschaffen (siehe nächste Seite).
  • Ganze Ecken können bis max. 6 x 2 m in einem Stück gefertigt werden.

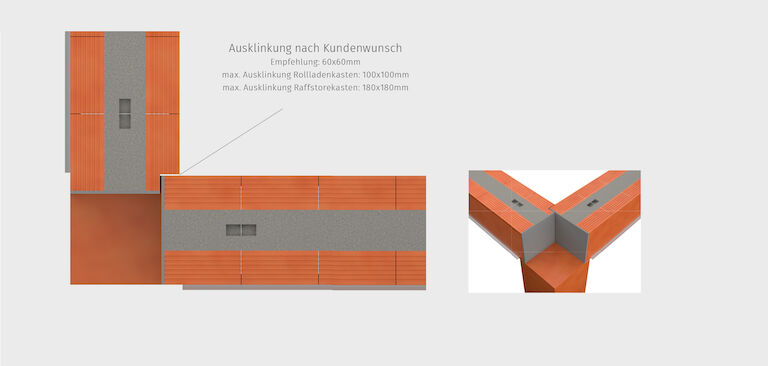

Außenecke auf Ziegelstütze

Aussenecke-auf-Ziegelstuetze

Stoßen zwei Fenster an einer Hausecke eng aufeinander, so ist oftmals eine flexible Lösung für das Kastenauflager gefragt. In diesen Fällen realisieren wir größtenteils Kästen mit verkürztem Auflager (standardmäßig 6cm) und klinken einen Kasten in dem entsprechenden Bereich aus. Somit ist ein einfaches Versetzen des Kastens im Rohbau gegeben und die Kästen auf beiden Hausseiten liegen stabil auf der Ziegel-Eckstütze auf.

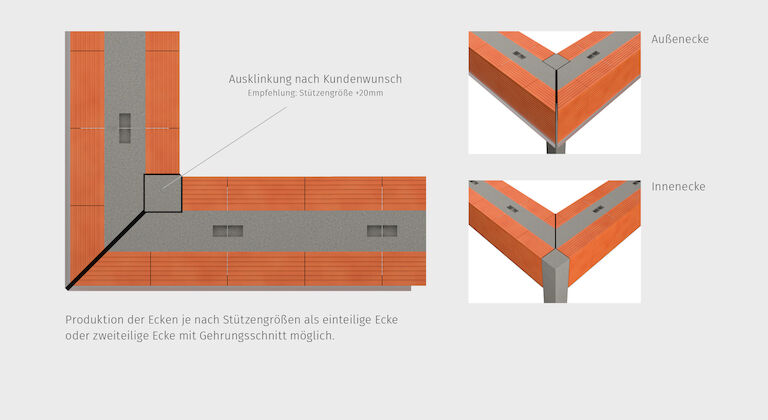

Zweiteilige Ecken auf eingerückter Beton-/Stahlstütze

Beton-Stahlstuetze

Besonders bei Ganzglas-Ecken mit großen Fensterflächen ist aus statischen Gründen oft eine bis in die Decke durchgehende Beton- oder Stahlstützte notwendig. Um dennoch die geplante Verschattungslösung an diesen Fenstern optimal vorzubereiten und ein stimmiges Fassadenbild zu ermöglichen, eignen sich unsere Systembauteile ganz besonders. Zweiteilige Eckkästen mit Gehrungsschnitten und zusätzlichen Aussparungen für die exakte Positionierung der Stütze ist eine bewährte Lösung für diese Situation.

Nützliche Informationen

Bauphysikalische Prüfberichte, Werte zu statischer Tragfähigkeit, detailgetreue 3D-Modelle, Schnitte, Einbausituationen u.v.m. erhalten Sie gerne auf Anfrage.

Ledl Technik

Unser Know-How als Produzent von Rollladen- und Raffstorekästen gepaart mit der jahrelangen Erfahrung vor Ort als Handwerksbetrieb sorgen für absolut ausgefeilte und ausgereifte Technik. Das Resultat ist eine Vielzahl an technischen Lösungen.

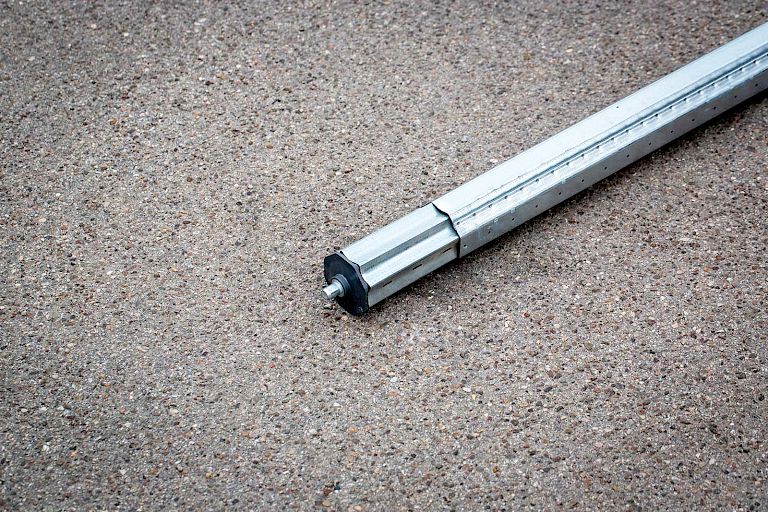

Zubehör

Zubehör

Ob Gurtwicklersteine, Isoblöcke, Gurtauslass Raststücke, EVS-Dosen und vieles mehr: LEDL bietet ein vielfältiges Sortiment an Rollladenkasten Ausstattungen und Zubehör.
