Sonderkonstruktionen

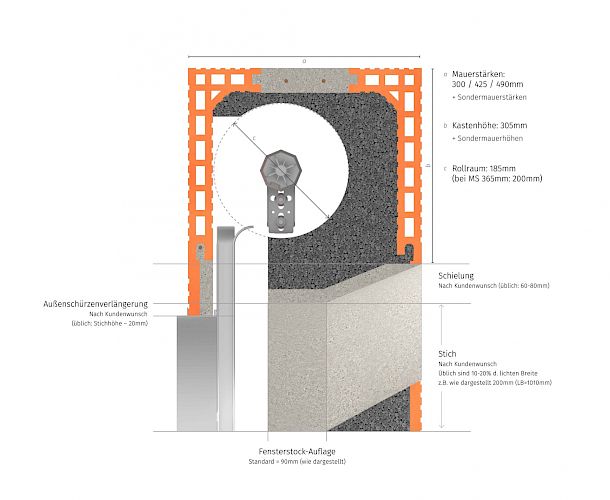

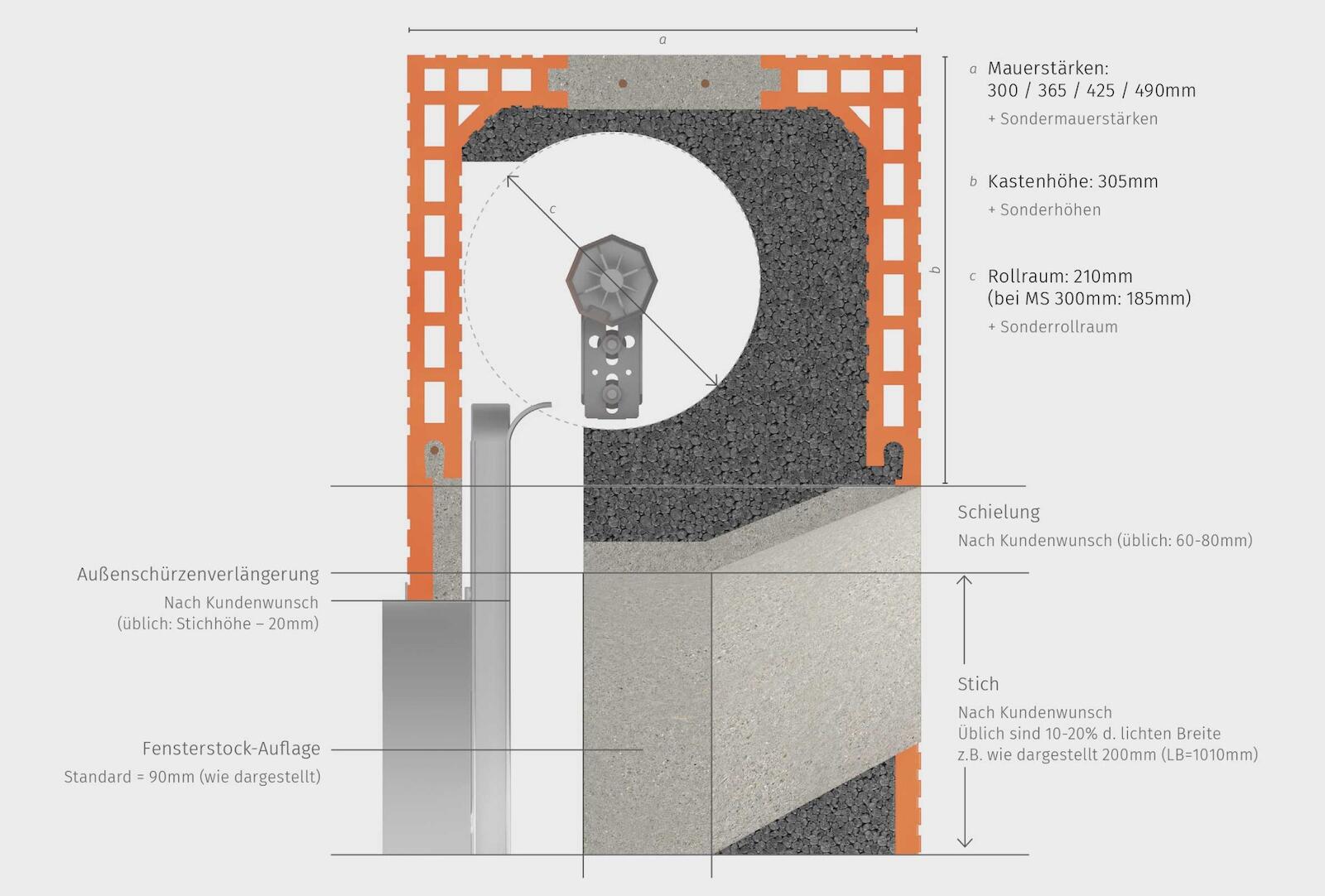

Bögen

Nachträgliche Änderungen an Segment- und Rundbögen sind nahezu unmöglich. Insbesondere bei großen Stichhöhen oder besonders schmalen Fenstern treten häufig Schwierigkeiten auf. Vorausschauende Planung ist daher unumgänglich, um ein Öffnen der Fenster um 90° zu gewährleisten und der Fensterflügel nicht an den Innenbogen anstößt. Zu berücksichtigen sind dabei die Einflussgrößen Fensterbreite, Stichhöhe und Fenstereinbaumaß.

Eckausführungen

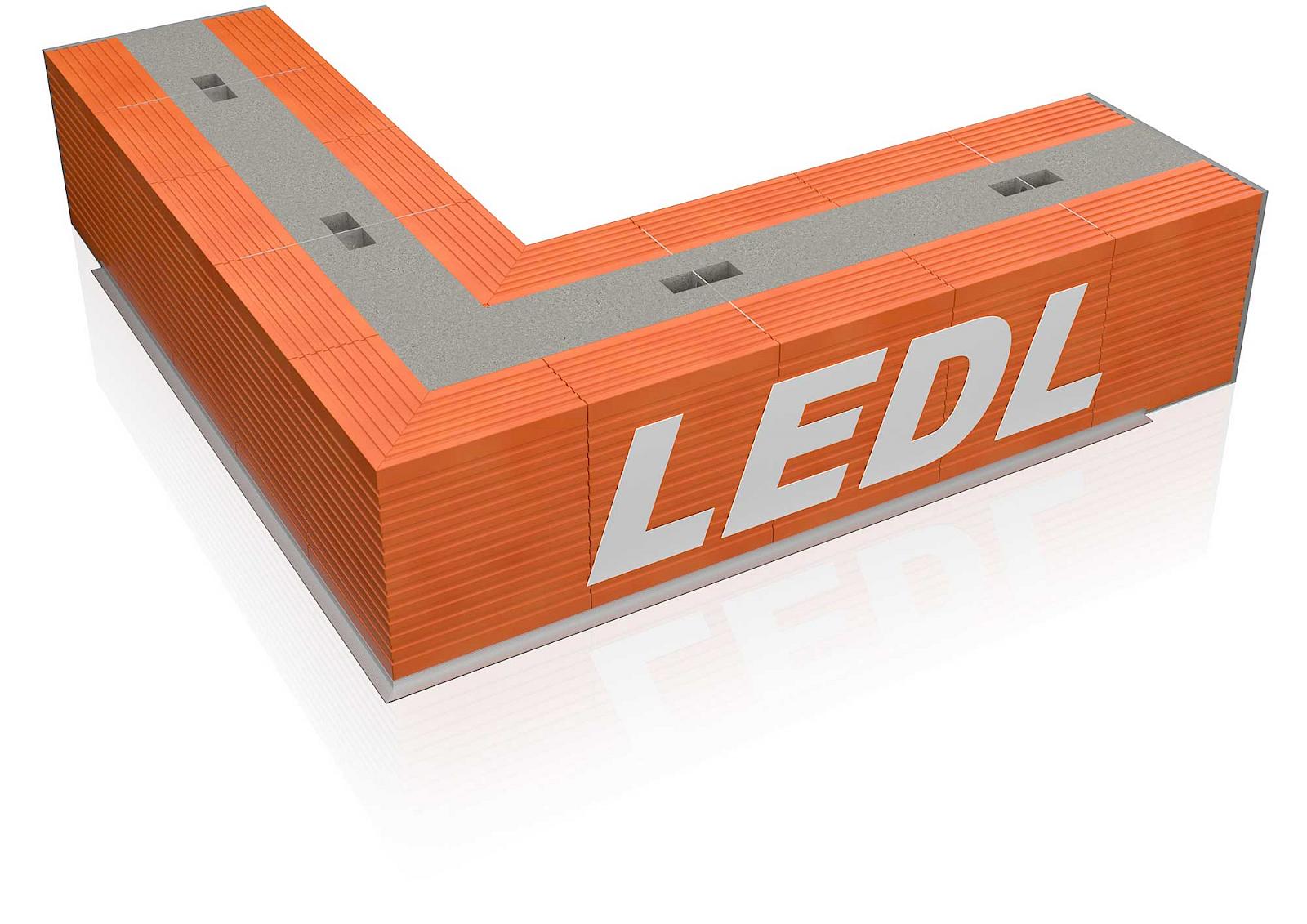

Ganze Ecken

Es werden Innen- und Außenecken unterschieden.

Ecken können für beliebige Winkelöffnungen gefertigt werden – Standard sind 90°.
Aus allen LEDL Kästen können Ecken in jeglichen Sonderausführungen und mit dem gesamten Zubehör gefertigt werden.
Eckkonstruktionen werden mit zusätzlichen Aufhänge-Stahlblechen gefertig.

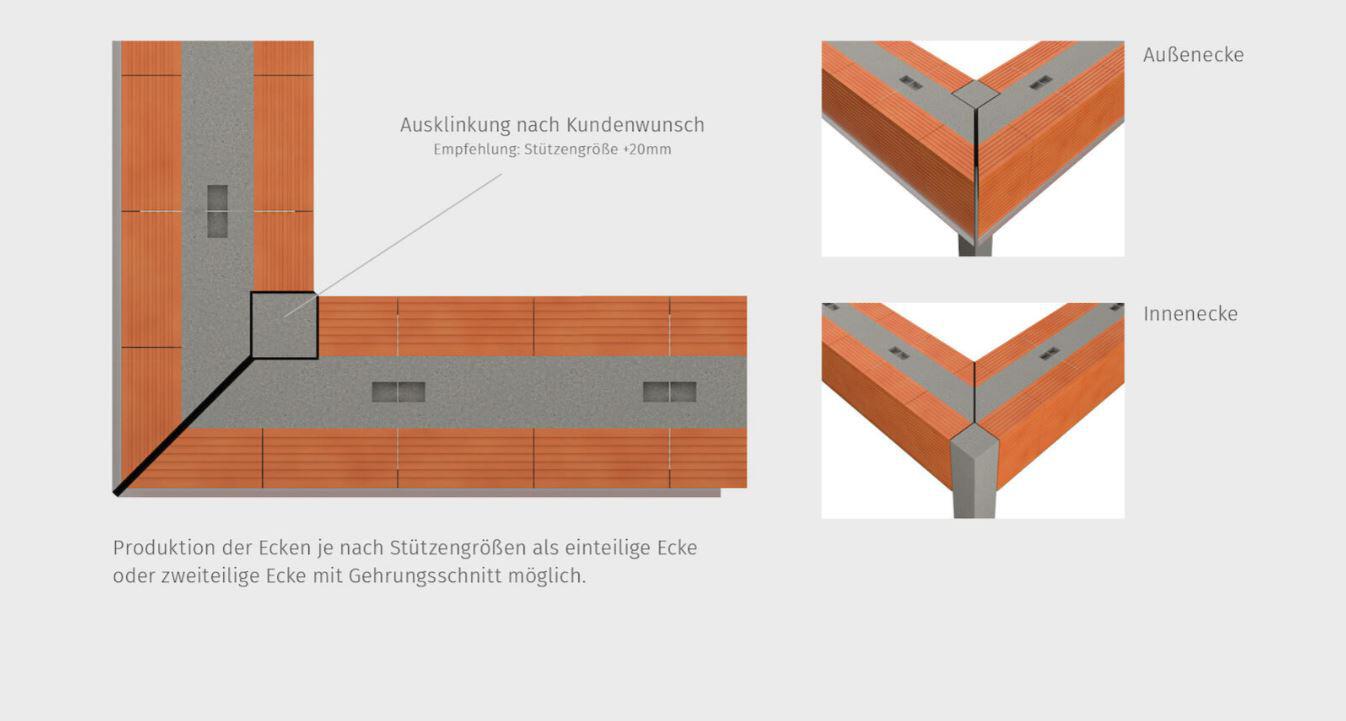

Ausklinkungen an Eckkästen werden nach Bemaßungs-Wunsch des Kunden bereits in der Fertigung geschaffen (siehe nächste Seite).
Ganze Ecken können bis max. 6 x 2 m in einem Stück gefertigt werden.

Zweiteilige Ecken auf eingerückter Beton-/Stahlstütze

Besonders bei Ganzglas-Ecken mit großen Fensterflächen ist aus statischen Gründen oft eine bis in die Decke durchgehende Beton- oder Stahlstützte notwendig. Um dennoch die geplante Verschattungslösung an diesen Fenstern optimal vorzubereiten und ein stimmiges Fassadenbild zu ermöglichen, eignen sich unsere Systembauteile ganz besonders. Zweiteilige Eckkästen mit Gehrungsschnitten und zusätzlichen Aussparungen für die exakte Positionierung der Stütze ist eine bewährte Lösung für diese Situation.

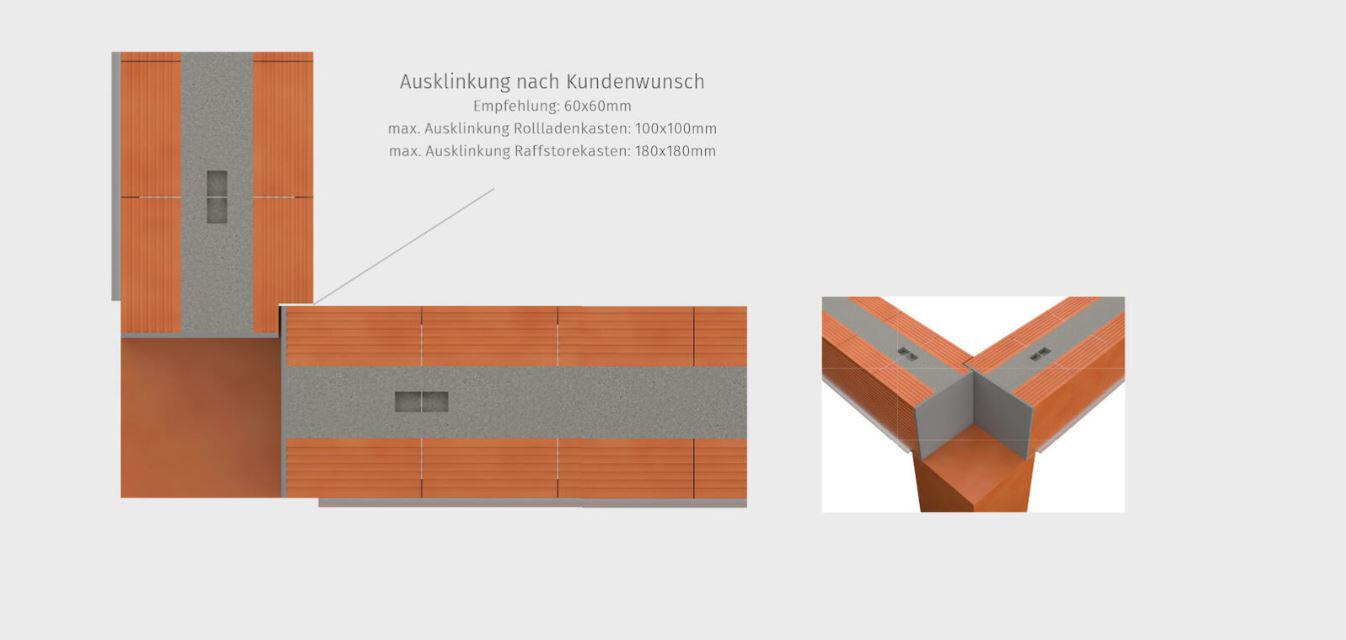

Außenecke auf Ziegelstütze

Stoßen zwei Fenster an einer Hausecke eng aufeinander, so ist oftmals eine flexible Lösung für das Kastenauflager gefragt. In diesen Fällen realisieren wir größtenteils Kästen mit verkürztem Auflager (standardmäßig 6cm) und klinken einen Kasten in dem entsprechenden Bereich aus. Somit ist ein einfaches Versetzen des Kastens im Rohbau gegeben und die Kästen auf beiden Hausseiten liegen stabil auf der Ziegel-Eckstütze auf.

Sonderhöhen

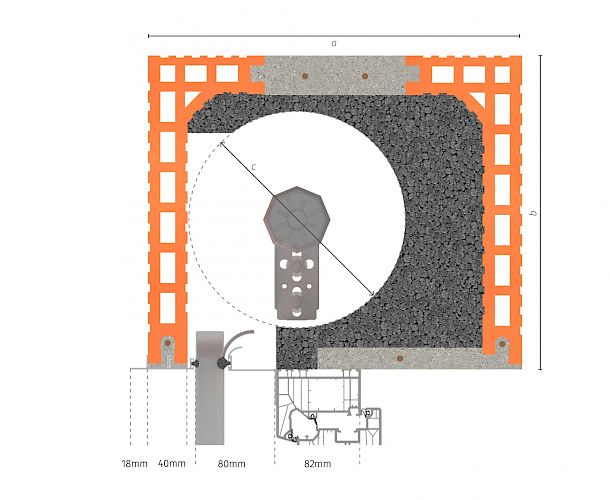

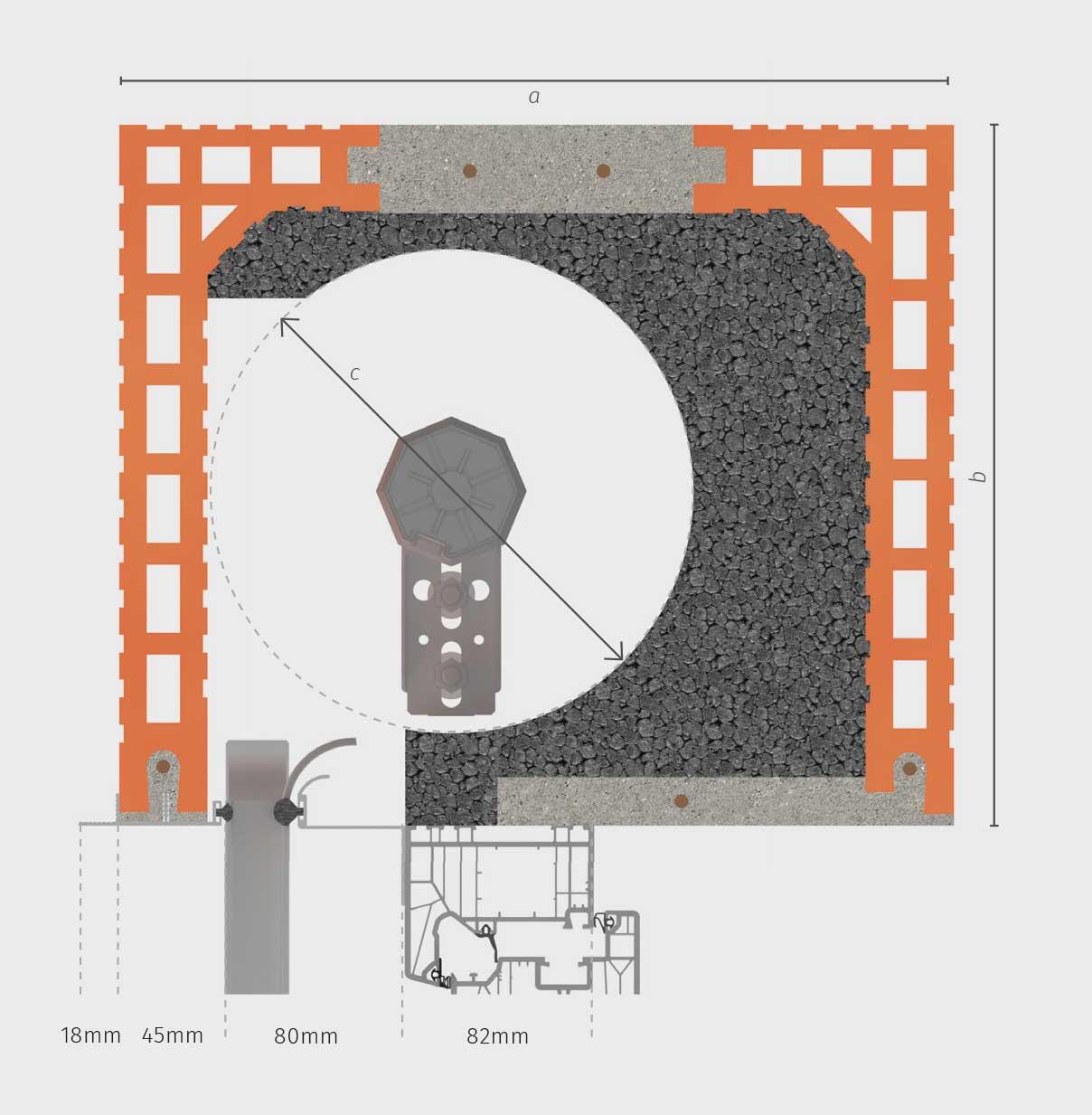

Schnittzeichnung Rollladenkasten Sonderhöhe

Alle Kastentypen können als Sonderhöhe ausgeführt werden. Als Standardmaß für reduzierte Höhen nehmen wir 260 mm, für maximierte Höhen 350 mm an. Auf Absprache mit unseren Technikern können wir auch andere Sonderhöhen fertigen.

Mauerstärken: 300 / 365 / 425 / 490 mm + Sondermauerstärken
Kasten-Sonderhöhe: 260 mm / 350 mm oder nach Wahl
Rollraum: 182 mm für 260 mm Sonderhöhe, abhängig von Sonderhöhe

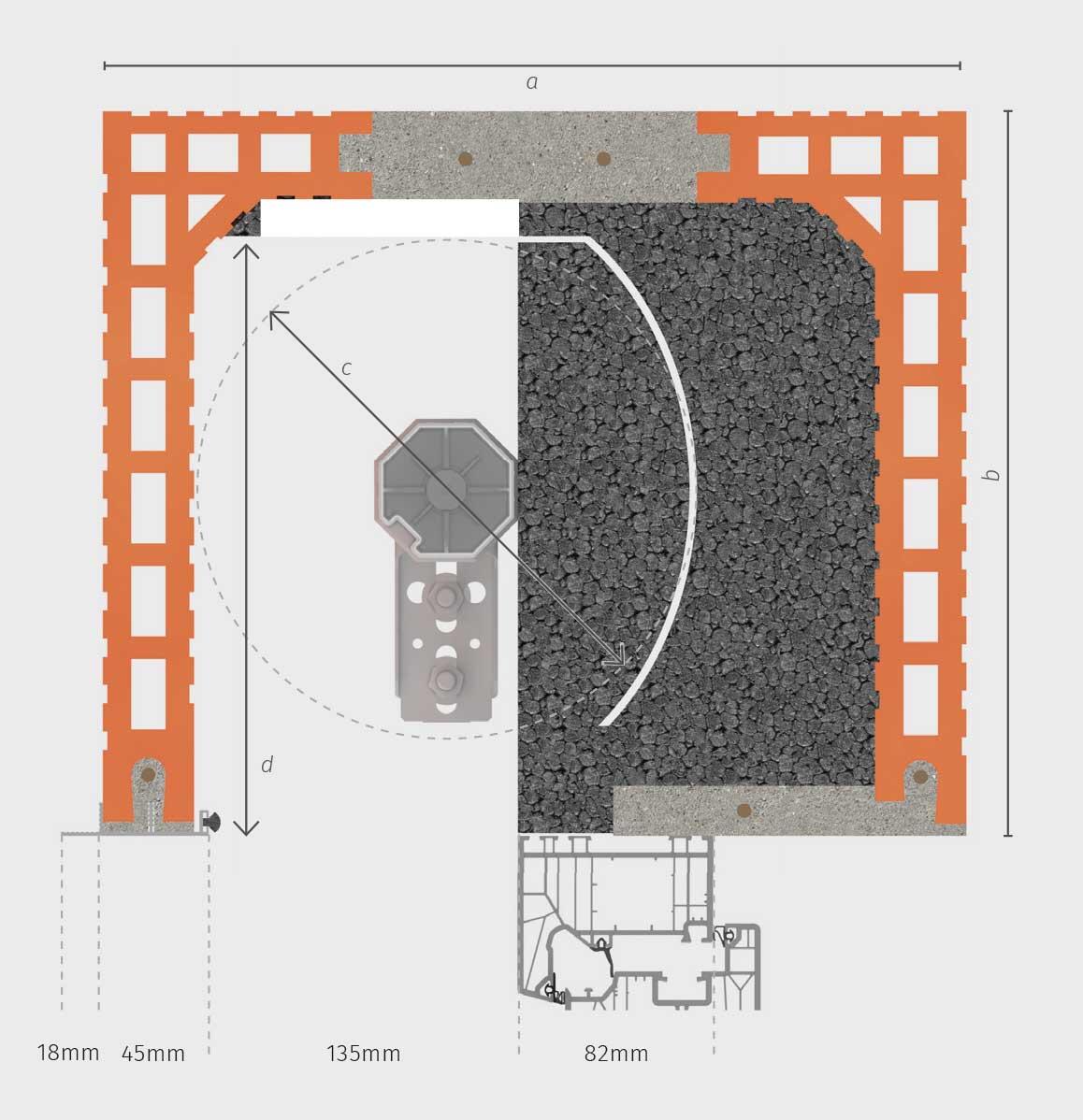

LEDL Rollladen und Raffstore Kombikasten

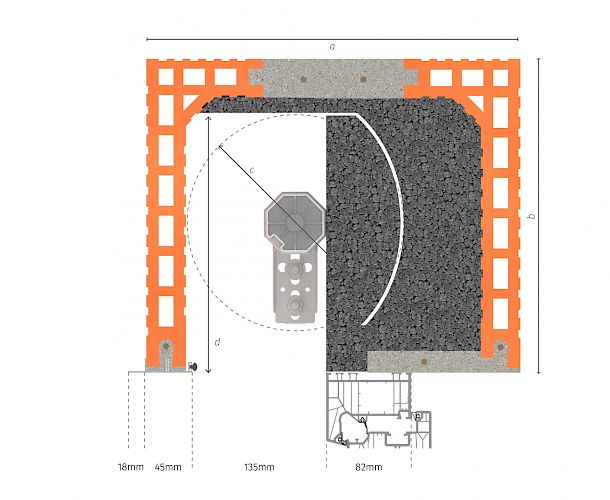

Schnittzeichnung Rollladen und Raffstore Kombikasten

Alle Kastentypen können auf Wunsch als Kombikasten für Rollladen und Raffstore ausgeführt werden. Kunden, die noch keine Entscheidung für eine der beiden Beschattungsvarianten getroffen haben, können mit diesem Kasten bis zur Sonnenschutzausführung mit ihrer Entscheidung warten. Der Kasten gewährleistet den einfachen Einbau beider Produktvarianten ohne nennenswerten Mehraufwand.

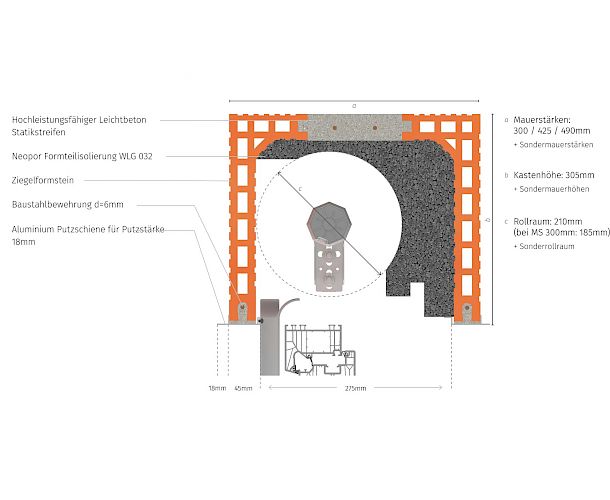

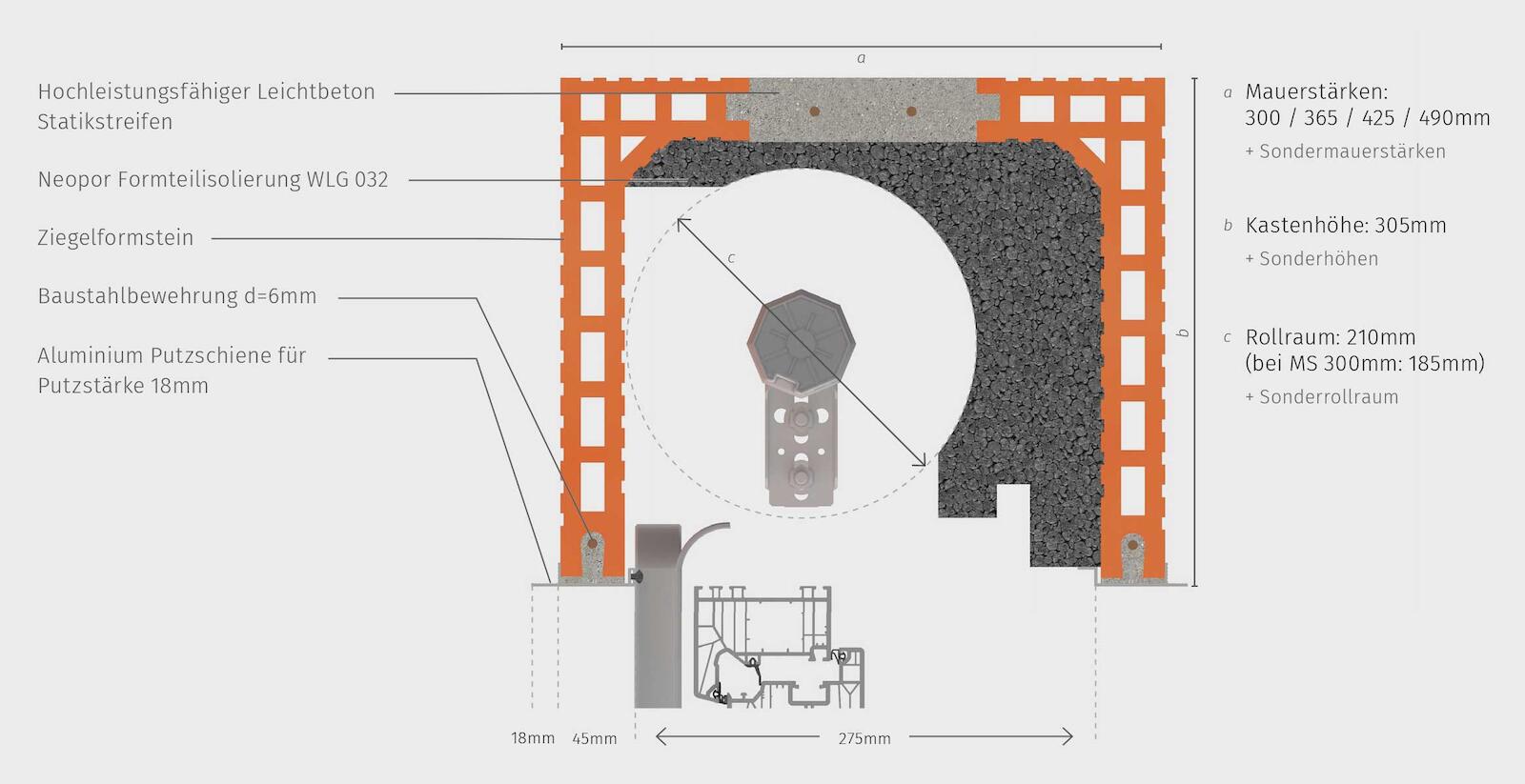

Rollladenkasten: innen offenes System

Waren vor einigen Jahren und Jahrzehnten noch Rollladenkästen mit Innenrevision üblich, sind heute Rollladenkästen, die innen geschlossen sind, üblich. Damit liegt die Revisionsöffnung heute oftmals außen. Gerade bei Renovierungen werden jedoch einheitliche Kästen benötigt. LEDL fertigt innen offene Kästen immer noch!

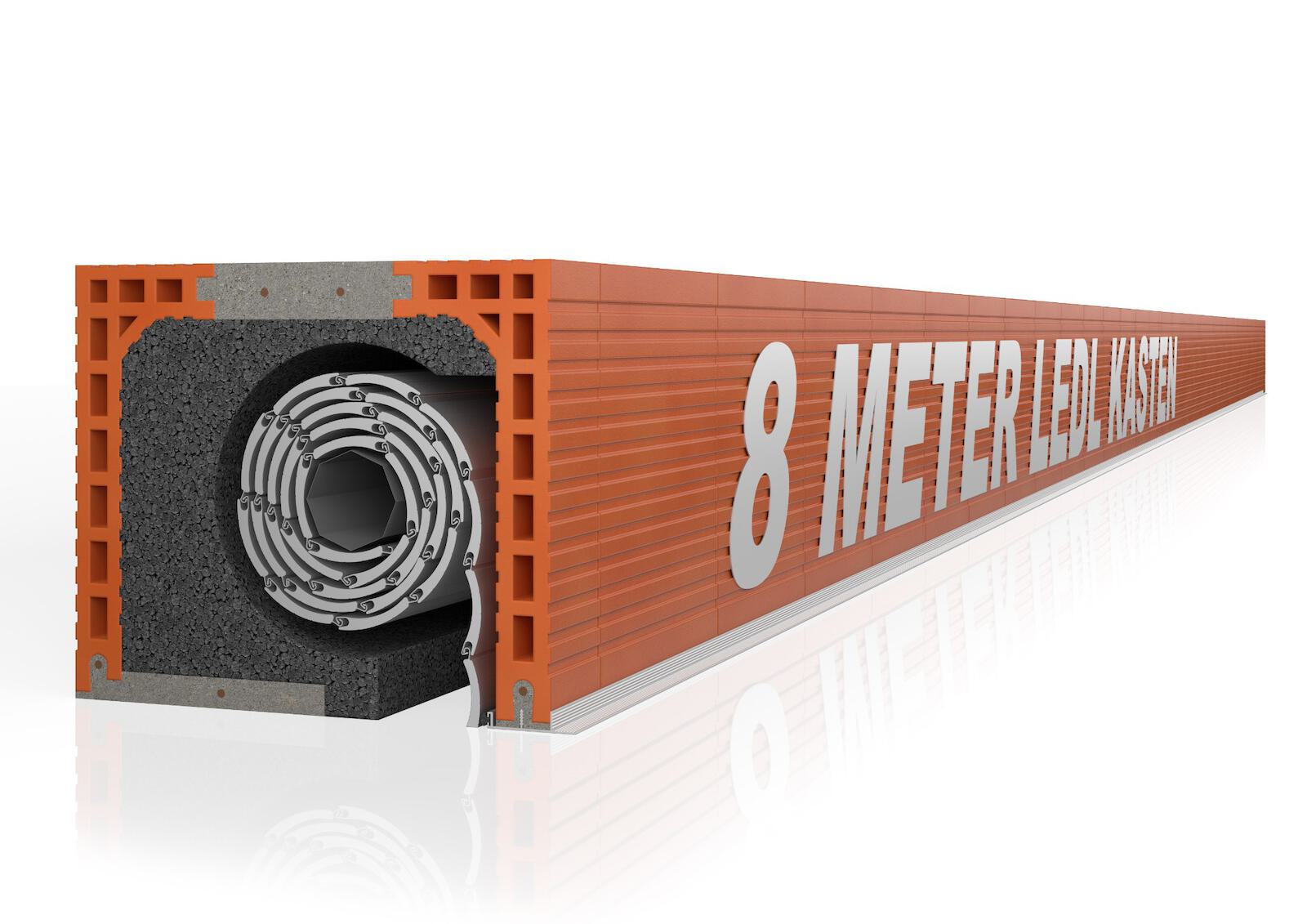

Sonderlängen

Überlängen sind für unsere handgefertigten Kästen kein Problem. Sie sind immer selbsttragend und stabil. Mit speziellen Versatz-Werkzeugen können sogar Längen bis maximal 8m am Stück realisiert, geliefert und versetzt werden. Auch die Fensterbefestigung ist sogar lastabtragend in die Decke über spezielle Konsolen möglich.
